Блок управления БУ-2-40
Блок управления (пульт управления) типа БУ, предназначен для дистанционного управления режимами работы электрокалориферов типа КЭВ, ЭКУ, СФО, СФОЦ, в составе которых используется трубчатые электронагреватели (ТЭН).
Пульт управления типа ПУ КЭВ (Блок управления) обеспечивает защиту силовых цепей электронагревателей от сверхтоков и токов короткого замыкания. Защиту от случайного включения электронагревателей без обдува. Встроенное тепловое реле защищает электродвигатель вентилятора от перегрузки. Блок управления БУ КЭВ обеспечивает ступенчатую регулировку мощности, имеет клемму для подключения температурного предохранителя, встроенного в электрокалорифер.

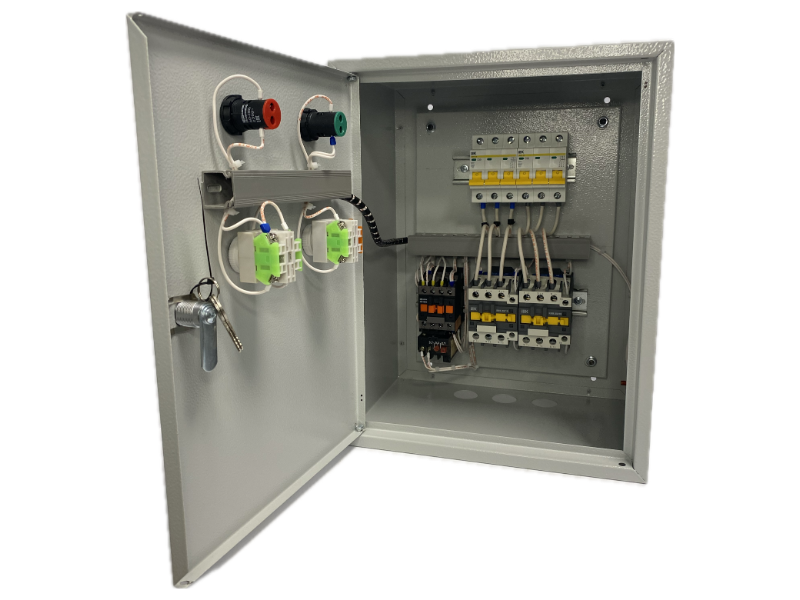

Блок управления БУ КЭВ представляет собой металлический ящик с дверцей покрытый полимерным порошковым покрытием. Внутри ящика на монтажной панели размещены аппаратура коммутации силовых цепей и защиты, согласно прилагаемой схемы.

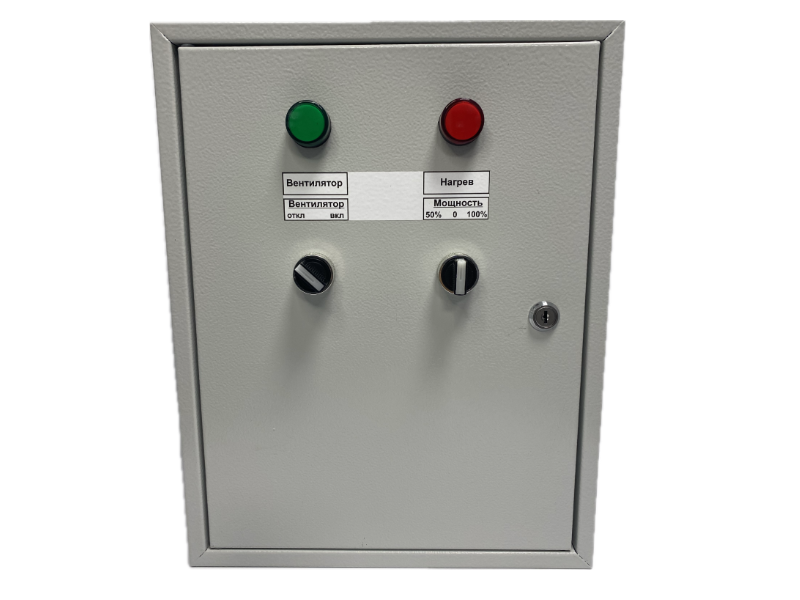

На передней панели размещены включатель электродвигателя вентилятора и в зависимости от модификации ПУ КЭВ от 1 до 3х переключателей мощности. А также два светодиодных индикатора красного и зеленного цвета.
Переведите переключатель «Вентилятор» в положение «вкл.», затем переключатели
«Мощность1» ÷ «Мощность4» (см. таблицу1) в положение «вкл» в соответствии с требуемой мощностью.
Для ПУ КЭВ с двухступенчатой регулировкой мощности, необходимо перевести трехпозиционный переключатель в положение «Мощность 50%» или Мощность 100%, что соответствует подключению одной или двух ступеней электронагревателей соответственно.
Индикатор зеленного цвета светится, когда вентилятор включен. Индикатор красного цвета светится, когда нагреватели включены.
Если к клеммам Х подключен термостат, Блок управления БУ будет поддерживать заданную температуру в автоматическом режиме.
По окончании работы переведите переключатели выбора мощности в положение
«откл» и примерно через 3-5 мин отключите вентилятор.
При эксплуатации Блока БУ КЭВ необходимо соблюдать правила технической эксплуатации электроустановок потребителей (ПТЭЭП) и межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок (ПОТ РМ-016-2001).
Работы по обслуживанию Блока БУ КЭВ должен проводить специально подготовленный электротехнический персонал.
Запрещается:
- использовать ПУ КЭВ не по назначению;
- включать ПУ КЭВ без заземления;
- вносить изменения в конструкцию и схему;
- эксплуатировать ПУ КЭВ в отсутствие персонала;
Запрещается проводить работы по обслуживанию и ремонту ПУ КЭВ без снятия напряжения!
При установке, монтаже и запуске в эксплуатацию необходимо соблюдать правила технической эксплуатации электроустановок потребителей (ПТЭЭП) и межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок (ПОТ РМ-016-2001).
К установке и монтажу ПУ КЭВ допускается квалифицированный, специально подготовленный электротехнический персонал.
Закрепите ПУ КЭВ на вертикальной поверхности стены или другой конструкции.
Подключите силовой питающий кабель 3-х фазной электрической сети 380В, 50 Гц к клеммам автоматического выключателя ПУ КЭВ.
Подключите секции электронагревателей к клеммам контакторов
Подключите кабель питания электродвигателя вентилятора к клеммам теплового реле.
Подключите биметаллический температурный датчик защиты от перегрева, встроенный в электрокалорифер к клеммам Х пульта управления, предварительно удалив перемычку.
Заземлить корпус ПУ КЭВ гибким медным проводником.
Электрическую схема ПУ КЭВ и расположение элементов смотрите в приложении 1.
Техническое обслуживание ПУ КЭВ производится не реже одного раза в шесть месяцев и состоит из контроля крепления блока, контроля надежности электрических соединений, а также удаления пыли и грязи с контакторов, автоматов и клеммников блока.
Предприятие-изготовитель гарантирует надежную и бесперебойную работу ПУ КЭВ при соблюдении правил транспортировки, хранения, монтажа и эксплуатации в течение 12 месяцев со дня отгрузки, но не более 18 месяцев со дня изготовления.
В случае выхода изделия из строя в период гарантийного срока предприятие- изготовитель принимает претензии только при получении от заказчика технически обоснованного акта с указанием характера неисправности.
